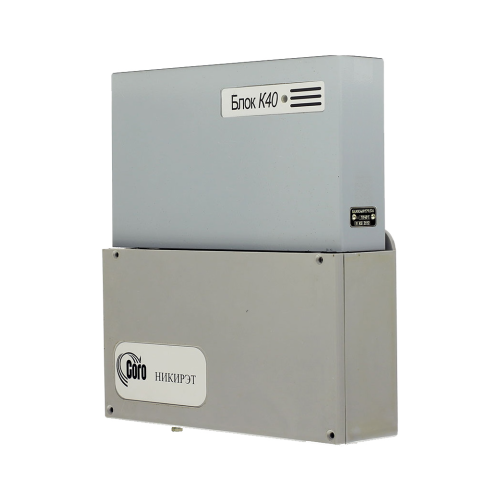

Комплект К40

Комплект К40 предназначен для функционирования в составе ИСБ «Цирконий-С2000» в качестве контроллера с передачей информации управляющему компьютеру по двум независимым магистралям CAN (Controller Area Network) длиной до 5 км.

Изделие может использоваться:

• в качестве контроллера охранной сигнализации;
• в качестве контроллера системы контроля доступа;
• в качестве контроллера системы контроля доступа и охранной сигнализации.

Для расширения функциональных возможностей комплекта предусмотрено подключение до семи расширителей адресных (РА) по интерфейсу RS-485.

Блок К40 обеспечивает:

• обмен сообщениями с управляющим компьютером (УК) по двум независимым магистралям с интерфейсом CAN;
• работу с двумя Proximity-считывателями с интерфейсом «Wiegand-26»
• контроль состояния восьми входных шлейфов сигнализации;
• коммутацию внешних устройств с помощью восьми нормально замкнутых (НЗ) или нормально разомкнутых (НР) контактов реле:
  1. цепи сигналов ДК;
  2. цепи электромагнитов ЭМЗУ;
  3. сигналы управления турникетов;
  4. цепи электропитания СО или иных ТСО (звуковые извещатели, освещение и др.);
• управление работой по интерфейсу RS-485 до 7 РА.

Блок коммутации обеспечивает:

• подключение блока К40;
• коммутацию внешних цепей.

Блок К40 подключается к внешним цепям через БК.
