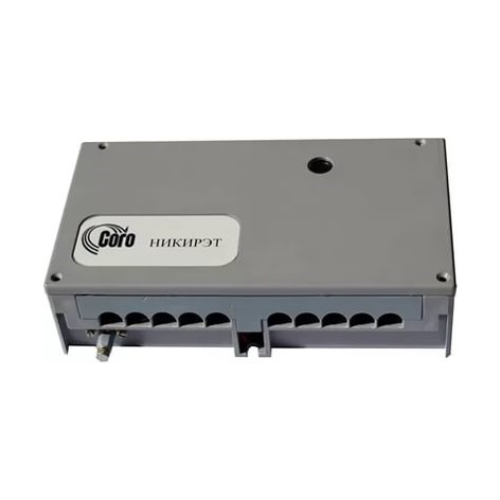

Расширитель адресный

Расширитель адресный (РА). Принцип действия заключается в управлении устройствами по командам контроллера К40 и передаче сообщений о их состоянии.

РА обеспечивает:

• обмен сообщениями с комплектом по интерфейсу RS-485;
• работу с одним Proximity — считывателем с интерфейсом «Wiegand-26»;
• подключение и контроль состояния восьми входных шлейфов сигнализации (средства обнаружения (СО), кнопки, датчики);
• коммутацию внешних устройств с помощью пяти нормально замкнутых или разомкнутых контактов реле:
  1. цепи сигналов ДК;
  2. цепи электропитания СО или иных ТСО (звуковые извещатели, освещение и др.)
• дистанционный контроль СО.

Обмен сообщениями комплекта с РА осуществляется по магистрали RS-485 длиной до 1,2 км.

В РА предусмотрена грозозащита, обеспечивающая его сохранность (за исключением прямого попадания) после воздействия на внешние цепи грозовых разрядов.
