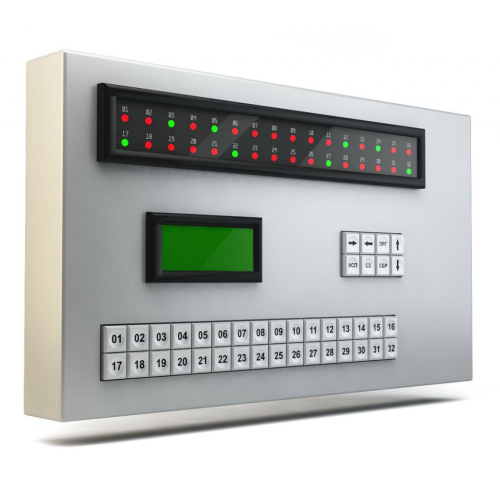

ФОКУС-СМ-32

ФОКУС-СМ-32

Устройство сбора и отображения информации

Категория:
Описание
Преимущества
Характеристики

Устройство сбора и отображения информации. Предназначено для сбора, отображения и  хранения информации о состоянии 32-х средств обнаружения (СО) с нормально-замкнутыми и нормально-разомкнутыми контактами выходных реле, соединительных линий связи (на наличие обрыва и короткого замыкания) и обеспечения дистанционного контроля работоспособности СО.

Изделие обеспечивает:

  • отображение состояния каждого шлейфа сигнализации (ШС), взятого под контроль (нормальный режим и тревожный режим), с помощью светодиодных индикаторов, жидкокристаллического дисплея (далее по тексту — дисплей) и звукового сигнала встроенного динамика;
  • автоматический контроль исправности ШС (обрыв или короткое замыкание);
  • подсчет общего количества сигналов тревоги ШС, отключений напряжения питания изделия, отключений ШС и перевода ШС из режима охраны в режим снятия с охраны, подсчет количества сигналов тревоги по каждому ШС, количества отключений и перевода ШС из режима охраны в режим снятия с охраны;
  • автоматическое включение (отключение) напряжения питания электронных СО при переводе каждого ШС в режим охраны (снятия с охраны);
  • создание архива событий с привязкой к реальному времени (дата и время события);
  • отображение на дисплее информации из архива событий;
  • сохранность архива событий и информации во всех счетчиках изделия при отключении напряжения питания на срок до 5 суток.

Состав:
Пульт управления и индикации (ПУИ) 1 шт.
Коробка распределительная (КР) 1 шт.
Дополнительно поставляются:
Контроллер внешних устройств (КВУ) до 4 шт.
Блок управления запирающими устройствами (БУЗУ) до 32 шт.
Конвертор 1 шт.
Пульт индикации (ПИУ) 1 шт.
  • Организация контроля состояния выходных цепей двух СО по одной двухпроводной линии связи.
  • Программирование типа каждого подключаемого СО (электронное/контактное, с нормально-замкнутыми/нормально-разомкнутыми контактами) и режима его дистанционного контроля(со снятием/без снятия напряжения питания).
  • Возможность коммутации напряжения питания на СО через встроенные электронные ключи с защитой от КЗ.
  • Звуковая (на встроенный динамик и выносной сигнализатор) и световая (на двухцветные светодиоды и жидкокристаллический дисплей) индикация  состояний устройства.
  • Возможность управления внешними устройствами, двумя выносными пультами индикации, подключения до 32-х БУЗУ и конвертора для обмена информацией с ЭВМ по интерфейсу RS-485 (при максимальной удаленности ЭВМ от ПУИ 5 км и сопротивлении линии связи не более 1кОм).
  • Отображение текущего времени и ведение энергонезависимого архива событий (включая контроль присутствия оператора) с привязкой по времени, дате и возможностью оперативного просмотра архива.
  • Встроенные элементы грозозащиты по всем выходным и входным цепям.
Количество шлейфов сигнализации, шт. 32
Коммутируемый ток питания на один ШС, мА 200
Мощность потребления, Вт 10
Протяженность линии связи с СО, м 5000
Диапазон рабочих температур, °С + 5… + 40
Количество подключаемых устройств, шт. КВУ, БУЗУ
— подключаемых КВУ — 4
— подключаемых БУЗУ — 32
Внешних устройств:
— без использования КВУ — 8
— подключаемых к одному КВУ — 16
ЭМЗУ
— подключаемых ЭМЗУ — 32
Прочие
Гарантия 18 месяцев
