Устройство сбора и отображения информации
Категория: Устройства сбора и обработки информации
Описание
Преимущества
Характеристики
Устройство сбора и отображения информации. Предназначено для сбора, отображения и хранения информации о состоянии 16-ти средств обнаружения (СО) с нормально-замкнутыми и нормально-разомкнутыми контактами выходных реле, соединительных линий связи (на наличие обрыва и короткого замыкания) и обеспечения дистанционного контроля работоспособности СО.
Изделие обеспечивает:
- отображение состояния каждого шлейфа сигнализации (ШС), взятого под контроль (нормальный режим и тревожный режим), с помощью светодиодных индикаторов, жидкокристаллического дисплея (далее по тексту – дисплей) и звукового сигнала встроенного динамика;
- автоматический контроль исправности ШС (обрыв или короткое замыкание);
- подсчет общего количества сигналов тревоги ШС, отключений напряжения питания изделия, отключений ШС и перевода ШС из режима охраны в режим снятия с охраны, подсчет количества сигналов тревоги по каждому ШС, количества отключений и перевода ШС из режима охраны в режим снятия с охраны;
- автоматическое включение (отключение) напряжения питания электронных СО при переводе каждого ШС в режим охраны (снятия с охраны);
- создание архива событий с привязкой к реальному времени (дата и время события);
- отображение на дисплее информации из архива событий;
- сохранность архива событий и информации во всех счетчиках изделия при отключении напряжения питания на срок до 5 суток.
Состав: | |

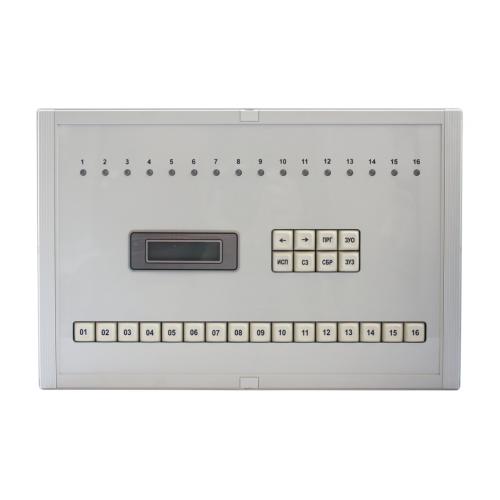

Пульт управления и индикации (ПУИ) | 1 шт. |
Коробка распределительная (КР) | 1 шт. |
Дополнительно поставляются: | |
Контроллер внешних устройств (КВУ) | до 2 шт. |
Блок управления запирающими устройствами (БУЗУ) | до 16 шт. |
Конвертор | 1 шт. |
Пульт индикации (ПИУ) | 1 шт. |
- Программирование типа каждого подключаемого СО (электронное/контактное, с нормально-замкнутыми/нормально-разомкнутыми контактами) и режима его дистанционного контроля (со снятием/без снятия напряжения питания).
- Возможность коммутации напряжения питания на СО через встроенные электронные ключи с защитой от коротких замыканий.
- Звуковая (на встроенный динамик и выносной сигнализатор) и световая (на двухцветные светодиоды и жидкокристаллический дисплей) индикация состояний устройства.
- Возможность управления внешними устройствами, двумя выносными пультами индикации, подключения 16-ти БУЗУ и конвертора для обмена информацией с ЭВМ по интерфейсу RS-485 (при максимальной удаленности ЭВМ от ПУИ 5 км и сопротивлении линии связи не более 1кОм).
- Возможность подключения дополнительного ПУИ.
- Отображение текущего времени и ведение энергонезависимого архива событий (включая контроль присутствия оператора) с привязкой по времени, дате и возможностью оперативного просмотра архива.
- Встроенные элементы грозозащиты по всем выходным и входным цепям.
Напряжение питания, В | 11,0… 30,0 | |
Количество шлейфов сигнализации, шт. | 16 | |
Коммутируемый ток питания на один ШС, мА | 200 | |
Мощность потребления, Вт | 10 | |
Протяженность линии связи с СО, м | 5000 | |
Диапазон рабочих температур, °С | + 5… + 40 | |
Количество подключаемых устройств, шт. | КВУ, БУЗУ – подключаемых КВУ – 4 – подключаемых БУЗУ – 16 Внешних устройств: – без использования КВУ – 2 – подключаемых к одному КВУ – 16 – максимально подключаемых – 66 ЭМЗУ – подключаемых ЭМЗУ – 16 |
|
Прочие | ||
Гарантия | 18 месяцев |
