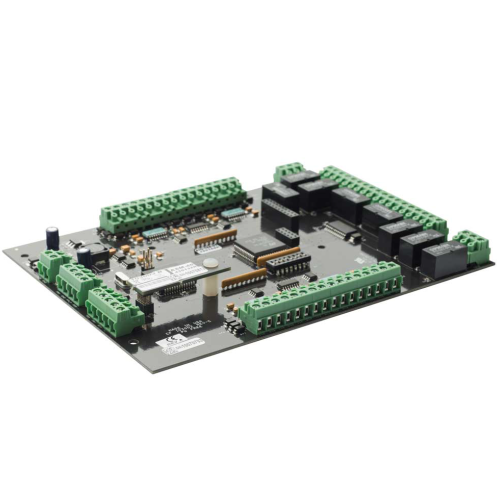

APOLLO AIO-168/16/8

Состояние каждого охраняемого шлейфа опрашивается до 240 раз в секунду. Производится фильтрация данных для подавления помех и предотвращения ложных срабатываний. Входы могут работать в двух режимах, в зависимости от конфигурации:

• При отключенной функции контроля целостности подводящих линий, нормально закрытые входные контакты находятся в замкнутом состоянии (сопротивление близкое к 0 Ом), когда тревога на входе отсутствует, и в разомкнутом состоянии (сопротивление близкое к бесконечности) в случае возникновения тревоги.
• В режиме контроля целостности нормально закрытые входные контакты имеют сопротивление равное, приблизительно, 300 Ом в состоянии «на охране» и 10 кОм при срабатывании. Во многих случаях существует возможность установить согласующие резисторы внутри корпуса охранных датчиков.

Использование встроенных релейных выходов



Реле на плате AIO-168 могут работать в двух различных режимах:

• Стандартный режим (включено/выключено) – реле управляет центральный контроллер серии AAN. В этом случае, функционирование реле зависит от связи с контроллером. Если связь с контроллером будет потеряна, то реле вернутся в исходное положение из любого состояния, в котором они могли находиться.
• Режим «Локальная связь» – реле управляются встроенной логикой охранной панели, позволяющей переключить реле при изменении состояния одного или более входов (на этой панели). Эта функция не требует связи с контроллером после того, как в контроллере с компьютера была успешно запрограммирована конфигурацию.

Работа с центральными контроллерами



При наличии связи с центральным контроллером AAN-100, AAN-32S или AAN-32N, изменение состояния охраняемых входов немедленно передается в контроллер при очередном опросе модуля и может быть отражено на управляющих компьютерах с установленными программными комплексами APACS 3000 и LyriX. В состав AIO-168 входят съемные модули интерфейса RS-485 (ASM-48) или Ethernet (ENI-100) для связи с центральными контроллерами или со считывателем AP-550. Адрес модуля и скорость обмена устанавливаются DIP-переключателями, расположенными на плате. Программа, в соответствии с которой работает AIO-168, хранится в перепрограммируемой FLASH-памяти. Поэтому, если необходимо переустановить или обновить внутреннее программное обеспечение (прошивку), не потребуется замена микросхем. Новая прошивка может быть загружена с ведущего устройства с помощью ПК APACS 3000 или ПК LyriX.

Режим автономной работы

При нарушении связи с центральным контроллером панель AIO-168 в состоянии хранить до 100 событий охранной системы в собственной памяти и после восстановления связи эти данные передаются в контроллер. При этом запоминается, по крайней мере, одно тревожное сообщение с каждого охранного шлейфа, произошедшее после потери связи с ведущим контроллером. Все сохраненные события содержат следующую информацию:

• Время события
• Номер охранного шлейфа (1-16)
• Новое состояние шлейфа
• Предыдущее состояние шлейфа

Данная память, как и часы реального времени, обеспечиваются резервным питанием (до 5 дней) на случай пропадания основного питания модуля. Резервное питание реализовано на специальной схеме с конденсатором. Замена батарей никогда не потребуется.
